あるあるミス図面初級編#7｜基礎伏図なのに特記事項に設計GLではなくSLと表記していた

構造設計あるあるミス集では、図面担当や計算担当がやりがちなミスや、担当者間の認識のずれ、確認不足で生じた失敗などの具体事例をご紹介します！

本記事は、構造図面の初級ミス「基礎伏図なのに特記事項に設計GLではなくSLと表記していた。」に関する内容です。

日頃の設計業務でも同じようなミスをしていないか、ぜひ振り返りながらご覧ください。

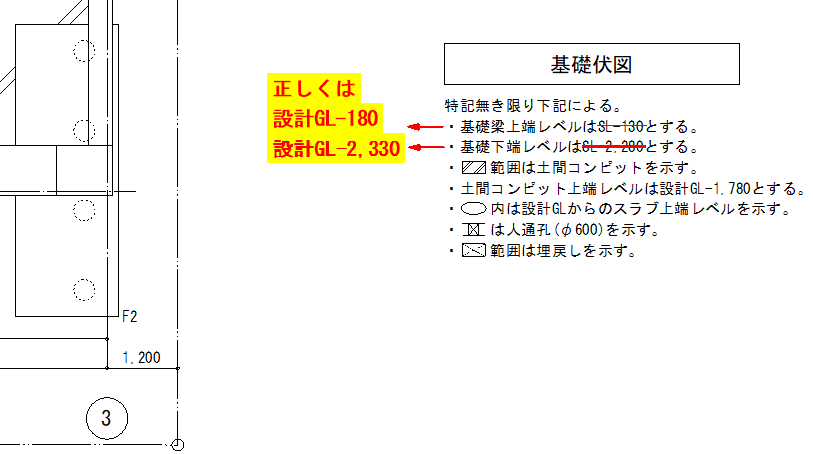

特記事項をコピーペースト後、必要な修正をせずにそのまま使用してしまった。

基礎伏図では設計GLを基準とすることが特記として規定されており、コピー元である上階の伏図ではSLで表記されているため、修正して記載する必要があった。

別の図面からコピーする際は、実際の図面には不適合である要素を含んでいることがある。

そのためコピーをする前に、編集が必要かを考えるとよい。

特記事項の文言の他に、スケールや出力サイズ（A1用・A3用など）が異なることにより、記号のサイズや文字の高さ、線幅などのプロパティが不適合となる要素が混入するケースもある。
