あるあるミス図面初級編#9｜伏図に片持ちスラブの主筋方向を示す記号を入れ忘れ

構造設計あるあるミス集では、図面担当や計算担当がやりがちなミスや、担当者間の認識のずれ、確認不足で生じた失敗などの具体事例をご紹介します！

本記事は、構造図面の初級ミス「伏図に片持ちスラブの主筋方向を示す記号を入れ忘れた。」に関する内容です。

日頃の設計業務でも同じようなミスをしていないか、ぜひ振り返りながらご覧ください。

レイヤーを文字と矢印で分けていたため、片持ちスラブ符号を記載する際に「主筋方向の記号は最後にまとめて入力しよう」と後回しにしていた。

結果的にその作業を忘れてしまい、主筋方向が未記入のまま計算担当のチェックを受け、ミスが発覚した。

文字と矢印のレイヤーが分かれており、コピー作業で取りこぼしが起きやすい状態だった。

また、後回しにしたタスクを思い出すための対策をしていなかった。

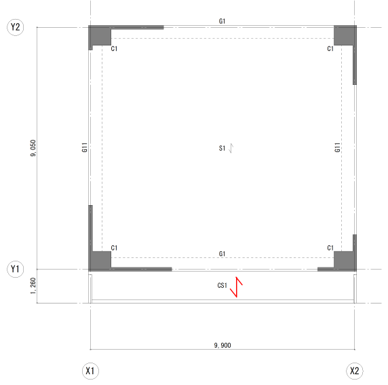

スラブ符号を描いたタイミングで、主筋方向もセットで必ず記載する。

スラブ符号と主筋方向の矢印を同じレイヤーで管理することで、コピー時の抜け漏れが防げる。
