標準図を理解せず、納まらない配筋で梁断面を作図してしまった｜あるあるミス図面中級編#12

構造設計あるあるミス集では、図面担当や計算担当がやりがちなミスや、担当者間の認識のずれ、確認不足で生じた失敗などの具体事例をご紹介します！

本記事は、構造図面の中級ミス「標準図を理解せず、納まらない配筋で梁断面を作図してしまった。」に関する内容です。

日頃の設計業務でも同じようなミスをしていないか、ぜひ振り返りながらご覧ください。

計算担当から断面・配筋の指示を受けて、図面担当が小梁リストを作図したが

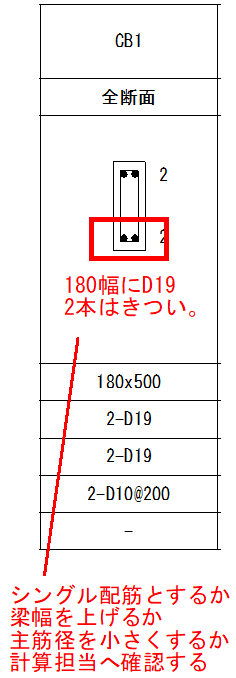

標準図の内容の理解が不十分なまま作業を進めたため、梁幅180に対してD19主筋がダブル配筋となり、納まらない図となっていた。

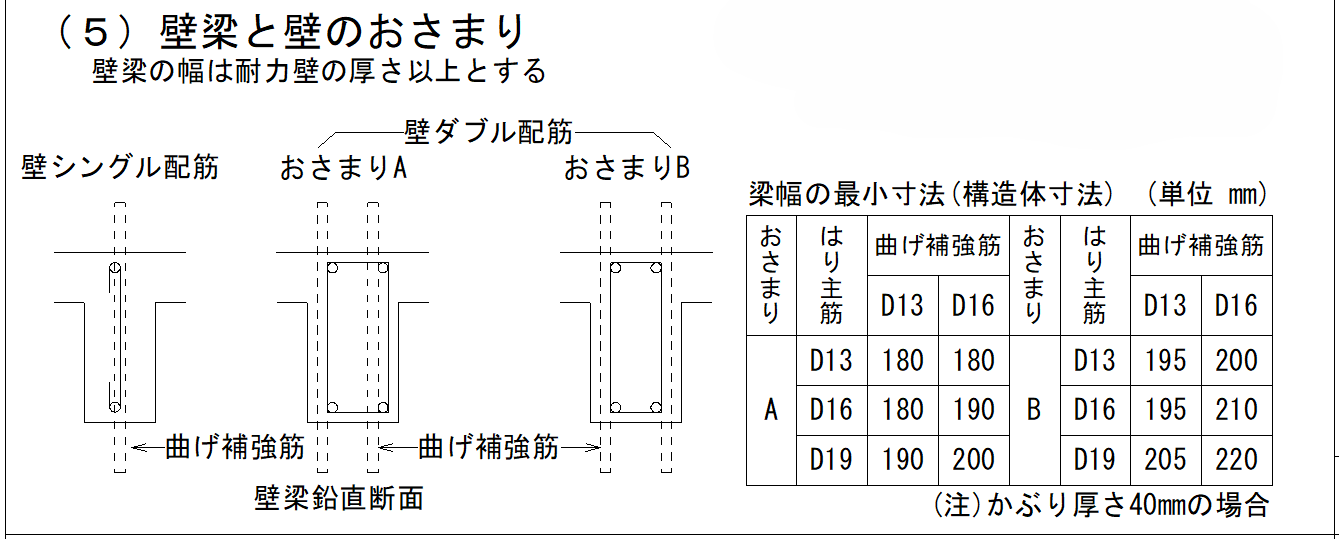

図面担当は、標準図のおさまりの理解が不十分だった。

また計算担当は、「シングル配筋」であることを指示していなかった。

図面担当は、梁幅・主筋径・標準図を確認し、配筋が成立することを確かめてから作図する。

シングル配筋かダブル配筋かの指示がない場合や、断面リストの内容に納まり上の疑問がある場合は、自己判断で進めず、計算担当に確認する。
