基礎フーチングがEVピット内に干渉する図面となっていた｜あるあるミス図面中級編#15

構造設計あるあるミス集では、図面担当や計算担当がやりがちなミスや、担当者間の認識のずれ、確認不足で生じた失敗などの具体事例をご紹介します！

本記事は、構造図面の中級ミス「基礎フーチングがEVピット内に干渉する図面となっていた」に関する内容です。

日頃の設計業務でも同じようなミスをしていないか、ぜひ振り返りながらご覧ください。

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
構造設計の実務を最速習得するオンライン講座
ストラボschool
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

2026年開校予定！

設計者の指示に基づき基礎フーチングのレベルを設定して作図した。

しかし、EVピットのスラブレベルとの整合が取れておらず、結果としてフーチングがEVピット内に干渉する図面となっていた。

基礎伏図・基礎リストのレベル関係を照合できておらず、干渉の可能性に気づけなかった。

また、計算担当の指示内容をそのまま図面に反映し、干渉の可能性について改めて確認できていなかった。

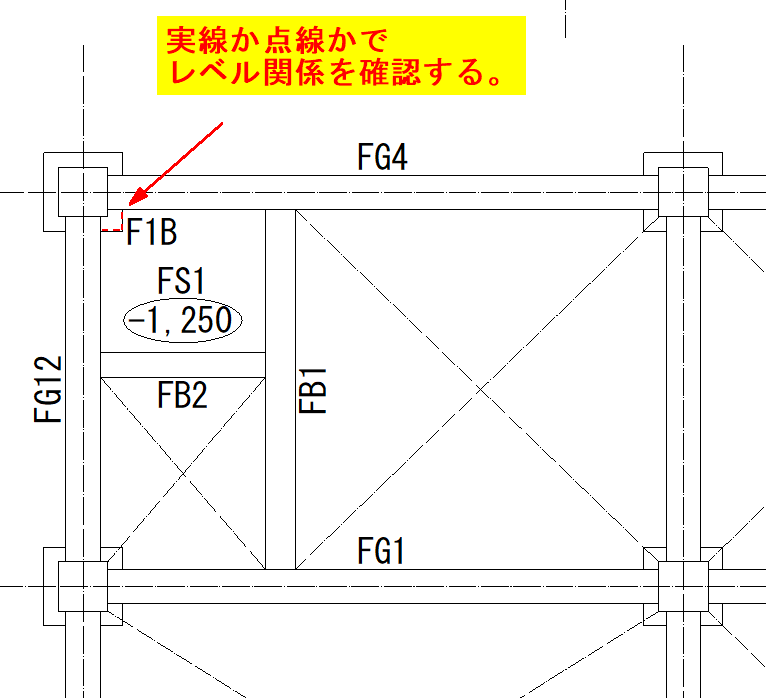

伏図で基礎が実線表記となっている場合は、EVピットのスラブと干渉している可能性があるため、レベル関係を確認する。

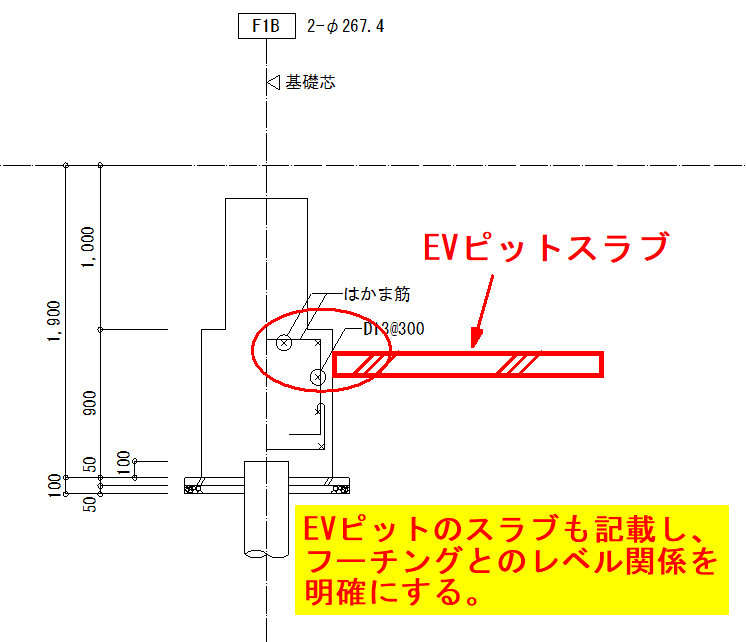

基礎リストではEVピットのスラブも記載し、フーチングとのレベル関係を明確にする。

干渉に気づいた場合は、自己判断で修正せず、設計意図に誤りがないか計算担当に確認する。
